O que é barragem?
Qualquer estrutura construída dentro ou fora de um curso permanente ou temporário de água, em talvegue ou em cava exaurida com dique, para fins de contenção ou acumulação de substâncias líquidas ou de misturas de líquidos e sólidos, compreendendo o barramento e as estruturas associadas (Redação conforme Lei Federal 12.334/2010, atualizada pela Lei Federal 14.006/2020)
O que são rejeitos?
Rejeitos são resíduos gerados no processo de beneficiamento, que não são aproveitados pela Kinross. Esse material é depositado nas barragens, estruturas construídas para receber o rejeito e a água do beneficiamento de minério.
Conheça as barragens da Kinross
A Kinross possui três estruturas de contenção de rejeitos ativos atualmente, sendo a barragem Santo Antônio e a barragem Eustáquio – Estruturas que comportam o rejeito de Flotação e o Tanque Específico XII – Estrutura que comporta o rejeito Lixiviado. A primeira foi construída em 1987 e possui um maciço de terra (aterro compactado). A barragem encontra-se ativa, recebendo rejeitos esporadicamente. Hoje o rejeito armazenado na estrutura está em processo de remineração/reprocessamento.
Já a barragem Eustáquio, está em operação desde 2010 e possui um maciço de terra (aterro compactado) cruzando o Vale do Córrego Eustáquio. Saiba que hoje é a estrutura principal que recebem os rejeitos de flotação gerados no processo de beneficiamento.
O Tanque Específico XII é a estrutura principal concebida para a contenção de rejeitos de lixiviação do processo hidrometalúrgico. A estrutura e seu o reservatório é revestido por manta PEAD e dispõe de dispositivos contra vazamentos.
+ Documentos Barragens Paracatu
+ Documentos Barragens Usinas Hidrelétricas
Sabia o que fazer em situação de emergência
Dentro da Zona de Autossalvamento (ZAS) conforme estabelecido pela legislação, precisa-se definir as Rotas de Fuga (figura 1), que são caminhos seguros, que apresentem boas condições de trafegabilidade a pé, que serão percorridos pelas pessoas que estão dentro da área de risco em direção à área segura até os pontos de encontro.
Pontos de Encontros (figura 2), sendo eles local seguro fora da área de risco em que as pessoas permanecerão até a chegada das autoridades competentes e demais responsáveis pelo encaminhamento aos locais de abrigo.
Saiba mais informações aqui

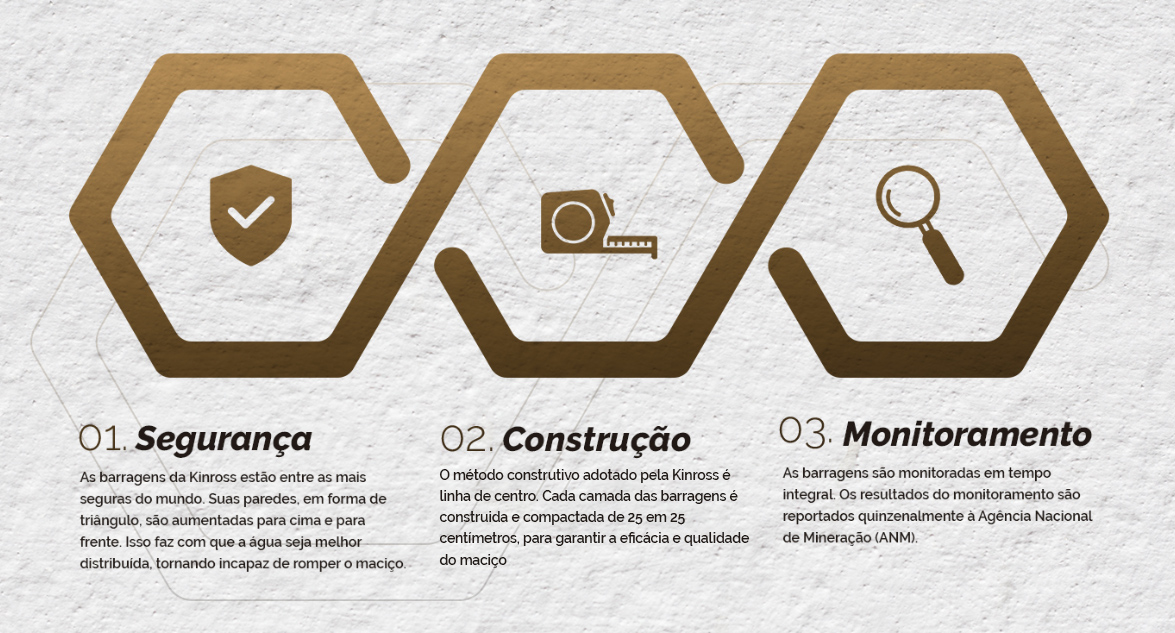

Segurança
Nosso foco inclui a concepção e operação segura das estruturas de rejeitos com transparência, responsabilidade e ética. Buscamos o dano zero às pessoas e ao meio ambiente, seguindo padrões rigorosos, a adoção de práticas sustentáveis e promover uma cultura organizacional que valorize a segurança e responsabilidade ambiental.
Construção
O método construtivo utilizado pela Kinross para as Barragens Eustáquio e Santo Antônio é o Linha de Centro, onde o seu eixo principal nunca se desloca, para o Tanque Especifico o método construtivo é o de Jusante. Nossas estruturas são alteadas com aterro compactado, através de camadas de 25 e 25 cm, onde são acompanhadas e monitoradas através de vários controles tecnológicos durante e após a sua construção. Para o alteamento, são realizados diversos estudos do material que será utilizado, além de trabalharmos para implantar as melhores práticas de engenharia e normas vigentes. As barragens da mineradora são referência no setor e são concebidas, projetadas, construídas e operadas dentro das normas vigentes e com os mais altos padrões de engenharia – nacionais e internacionais – o que nos garante a segurança das nossas estruturas. Elas possuem alteamentos em etapas, possibilitando melhor distribuição da força da água e tornando incapaz de romper o maciço. Possui um sistema de drenagem superficial para controle da precipitação durante o período chuvoso, mantendo assim a integridade físicas das nossas estruturas, tornando-as mais seguras ainda.
Além de todo o trabalho já mencionado, a Kinross possui equipamentos de ponta e profissionais especializado para realização de nossas construções, segurança e monitoramento das barragens em tempo integral.
Monitoramento
A Kinross destaca-se pelo seu comprometimento com a segurança e monitoramento de barragens, contando com a “Gerência de Monitoramento e Segurança de Barragens”. A abordagem abrangente da empresa inclui equipes especializadas para
inspeção e instrumentação geotécnica. As barragens da Kinross são equipadas com uma ampla gama de sistemas de instrumentação, como piezômetros de corda vibrante, piezômetros de tubo aberto (Casagrande), inclinômetros, placas de recalque, régua limnimétrica, pluviômetros, marcos superficiais, medidores de vazão triangular, conjunto de prismas e estação total automatizada, além de câmeras de vídeo. A empresa realiza monitoramentos regulares desses instrumentos, assegurando uma coleta eficiente de dados essenciais para a
segurança e estabilidade das barragens. Os resultados desse monitoramento são acompanhados diariamente pela equipe e reportados quinzenalmente ao ANM (Agência Nacional de Mineração). Visitas periódicas são conduzidas pelo projetista da barragem e geotécnicos
visando avaliar a obra do barramento e emitir relatórios da situação das estruturas. Além disto, são conduzidas auditorias anuais e workshop internacional com consultores diversos para discutir os dados coletados das etapas de elevação das barragens.
Centro de Monitoramento Geotécnico – 24h
A Kinross estabeleceu em 2019 o Centro de Monitoramento Geotécnico (CMG). Operando 24 horas por dia, o CMG, equipado com instrumentos automatizados e câmeras de vídeo, desempenha um papel crucial na gestão de barragens, fortalecendo as práticas de segurança geotécnica. Monitora continuamente os parâmetros geotécnicos, assegurando resposta ágil e integrando tecnologias avançadas, o CMG fornece dados precisos e atualizados, contribuindo para uma tomada de decisão informada. Representando um marco significativo, reforça o compromisso da Kinross com a segurança, sustentabilidade e transparência em suas operações de mineração.
Essas fases compõem um procedimento completo de vigilância e análise:
- Monitoramento Automático e Manual: Acompanhamento constante de sistemas e instrumentação, tanto automatizados quanto manuais.
- Detecção de Falhas: Identificação de mau funcionamento ou desvios nas operações.
- Análise Prévia de Performance: Avaliação antecipada para antecipar possíveis problemas de desempenho.
- Controle da Qualidade da Informação: Assegurar a precisão e confiabilidade dos dados coletados.
- Acionamento de Alerta e Emergência: Ativação imediata de sistemas diante de falhas críticas ou emergências.
- Inspeção Visual Sistemática: Exame minucioso para detectar possíveis problemas visualmente.
CONHEÇA MAIS SOBRE AS BARRAGENS
PERGUNTAS E RESPOSTAS
Em mais de três décadas de existência, a Kinross nunca teve qualquer evento de rompimento da barragem em suas nove operações ao redor do mundo. Todas as instalações são projetadas, construídas e mantidas com os mais altos padrões de engenharia, que tornam possível a capacidade de resistir a tempestades, aos eventos
sísmicos e às mudanças climáticas.
As três barragens ativas da Kinross, tanto a Santo Antônio quanto à Eustáquio e Tanque Específico XII, foram projetadas, construídas e mantidas com os mais altos padrões de engenharia, atendendo às determinações dos órgãos ambientais e dispondo também de vários instrumentos de monitoramento a fim de garantir a segurança das estruturas. Todas as fiscalizações internas e externas, incluindo vistorias realizadas pelos órgãos reguladores, atestam a segurança de nossas instalações.
A Kinross é periodicamente inspecionada por engenheiros especializados e credenciados que projetaram as barragens, órgãos reguladores estaduais e federais e auditores internos e externos.
A Agência Nacional de Mineração (ANM) e os órgãos ambientais estaduais (IGAM, FEAM e SUPRAM) são os responsáveis pela fiscalização de nossas barragens.
Além disso, peritos independentes também inspecionam as estruturas periodicamente.
A Kinross possui um Plano de Emergência protocolado junto às autoridades, e o mantém sempre atualizado. Neste plano, são mapeados: riscos potenciais para a estrutura, definição de ações preventivas, definição de papéis e responsabilidades, contatos chaves, identificação de tipos de recursos humanos e materiais necessários para a execução do plano.
A mineradora também participa do Plano de Ajuda Mútua (PAM) do município. Neste programa, um grupo de empresas privadas, policiais, bombeiros, Defesa Civil e outras autoridades se reúnem para identificar os cenários de risco em um determinado local, integrar seus planos de emergência e disponibilizar recursos humanos e materiais para uso em ações conjuntas no caso Emergência.
Em novembro de 2016, a empresa iniciou (em parceria com a Defesa Civil, Corpo de Bombeiros, Polícias Federal, Rodoviária, Estadual e Municipal, Polícia Ambiental e Secretaria de Meio Ambiente) seu primeiro simulado de acidente de barragem com as comunidades do entorno das estruturas (Santa Rita, Lagoa de Santo Antônio, Cunha, Machadinho e parte da região do São Pedro) colocando em prática o plano de emergência dessa região. Esses simulados de ruptura hipotéticas de barragens são realizados anualmente pela Kinross desde de 2021, em conjunto com os Órgãos Governamentais Municipais, Estaduais e Federais, tornando um compromisso firmado, como forma de incentivo à Cultura de Ações de Preparação e Promoção e comprimento das legislações vigentes. Para mais informações acesse o portal de notícias da empresa.
Sim. Para dar ainda mais transparência de seus processos a empresa ampliou as visitas da população de Paracatu à sua operação, com o nosso programa de visitas “Por Dentro da Kinross”, com explicações de especialistas sobre o funcionamento das estruturas e todas as medidas de gestão e prevenção. Para participar, envie e-mail para casa.kinross@kinross.com.
CONFIRA INFORMAÇÕES COMPLEMENTARES
Plano de Ação de Emergência de Barragem de Mineração (PAEBM)
Este documento tem como finalidade estabelecer medidas imediatas em casos de emergência, visando antecipar ações para reduzir riscos nas comunidades, minimizando impactos ambientais e preservando o patrimônio cultural. Todas as barragens da Kinross, incluídas na Política Nacional de Segurança de Barragens (PNSB), são dotadas do PAEBM.
O plano é elaborado, desenvolvido, implementado e gerido em conformidade com as exigências legais e as orientações de emergência dos órgãos de proteção e defesa civil.
I. Zona de Autossalvamento (ZAS): Compreende a região onde não há tempo para a intervenção das autoridades em emergências, sendo de responsabilidade do empreendedor a comunicação de evacuação e as ações de prevenções. Essa área é definida pela maior distância entre o tempo de chegada da onda de inundação em 30 minutos ou 10 km.
II. Zona de Segurança Secundária (ZSS): A Zona de Segurança Secundária (ZSS) é o trecho constante no mapa de inundação não definido como ZAS onde as pessoas têm tempo para realizar a evacuação do local.
III. Mancha de Inundação: É a delimitação das áreas potencialmente afetada em caso de ruptura das barragens, sendo dividida em ZAS e ZSS.
IV. Sistema de Alerta e Alarme: Se trata de uma forma de alertar a população a cerca de uma situação de risco, devendo no mínimo, ter sistema principal e secundário. Em caso de sirenes, precisa cobrir acusticamente toda a ZAS e ser testado em uma determinada periodicidade, visando fornecer um alerta eficiente em caso de emergência.
Treinamentos e Ações de Engajamento de incentivo à Cultura de Ações de Preparação e Prevenção de Risco.
Treinamentos Internos
Buscam contribuir para a manutenção da prontidão das equipes internas, pois possibilitam que os envolvidos se familiarizem mais amplamente com os elementos e responsabilidades inerentes ao PAEBM.
Seminário orientativo
Com a presença dos representantes municipais, organizações de defesa civil e membros da comunidade da ZAS, busca-se promover a divulgação dos protocolos de segurança e fomentar a discussão de práticas a fim de aprimorar a eficácia contínua do PAEBM. Durante essa reunião, são apresentados o mapa de inundação, ocorre um diálogo aberto com todos os interessados no plano e são esclarecidas eventuais dúvidas.
Exercícios simulados
A Coordenadoria Municipal de Proteção e Defesa Civil (COMPDEC), com o apoio do empreendedor, organiza eventos com o objetivo de manter a prontidão das comunidades e trabalhadores na ZAS. Durante essas atividades, são avaliados aspectos como a eficácia da sinalização, o sistema de alerta sonoro, pontos de encontro e o tempo de evacuação. A participação ativa da comunidade é crucial nesse processo.
Testes das Sirenes
As sirenes são submetidas a testes regulares, testes surdo que é realizado todos os dias num determinado horário e os teste de funcionalidade que acontece semestralmente para verificação do sistema.
O teste de pressão sonora é realizado quando há alteração ou melhorias no projeto existente do sistema de alerta e alarme. Durante os testes as sirenes emitem uma mensagem informativa de início e fim, permitindo que os residentes reconheçam entre um teste de rotina e uma situação real de emergência.
Ações de Preparação e Promoção a Cultura de Prevenção com Crianças e Jovens
Com a presença dos representantes municipais, organizações de defesa civil e crianças comunidade da ZAS, busca-se promover eventos (seminários, workshops, dentre outros) a divulgação dos protocolos de segurança e fomentar a cultura a fim de aprimorar as medidas para situações de emergências.
Durante esses eventos, são apresentados diversos temas voltados para seguranças a ações em caso de uma emergência, ocorre um diálogo aberto com todos os interessados e são esclarecidas eventuais dúvidas.
Avaliação de Conformidade e Operacionalidade do PAEBM (ACO)
Uma equipe externa multidisciplinar avalia todos os elementos do Plano de Ação de Emergência de Barragem de Mineração (PAEBM) para garantir sua operacionalidade.
A equipe elabora o Relatório de Conformidade e Operacionalidade (RCO) e emite a Declaração de Conformidade e Operacionalidade (DCO) do PAEBM.
PROX – Multiplicador de Segurança
O PROX é uma plataforma que estabelece uma ligação direta entre a comunidade as entidades de proteção e defesa, como a Defesa Civil, o Corpo de Bombeiros e a Polícia Militar, e o empreendedor. Por meio dela, é viável acessar dados referentes a áreas de risco, locais de evacuação e instruções para medidas de autoproteção. Faça o download gratuito do aplicativo e participe ativamente na promoção da segurança
coletiva!
